Как разобрать авторучку с поворотным механизмом

Как разобрать шариковую ручку Parker?

Чтобы самостоятельно разобрать шариковую ручку, нужно понимать принцип её строения и знать конструктивные особенности. Первые ручки компании Паркер отличались от существующих на то время аналогов.

5% скидка Для читателей нашего блога
скидка 5% на весь
ассортимент Ваш промокод: BLOG Смотреть все ручки

Зачем разбирать шариковый Паркер?

Это может понадобиться для замены стержня. Простую операцию сможет выполнить даже ребёнок. Для этого не нужны специальные приспособления или особые навыки. Отработанный элемент извлекается из корпуса. На его место вставляется новый. Между этими операциями может пройти очень много времени. Его количество зависит от интенсивности письма. Экспериментальным путём установлено, что одного стержня Паркер хватит для того, чтобы нарисовать линию, длиной 4 километра.

Устройство шариковой ручки

В число конструкционных элементов шариковой ручки входят такие детали:

• корпус из прочного материала;
• колпачок для сохранения пишущего механизма;
• клип и наконечник колпачка;
• пишущий (рабочий) узел;
• механическая часть конструкции;
• стержень.

Многие считают, что шариковая ручка – это изобретение Паркер. На самом деле, это не совсем так. Компания использовала ранее существовавший принцип. На его основе был изобретён «долгоиграющий» стержень. Разработчиками также был усовершенствован пишущий узел.

5% скидка Для читателей нашего блога
скидка 5% на весь
ассортимент Ваш промокод: BLOG Смотреть все ручки

Стержень отличается тем, что он более чем в 4 раза больше по объёму, чем аналоги от конкурентов. В него помещаются вязкие чернила. Могут использоваться разные цвета.

Шарик, который располагается на его кончике, изготовлен из сверхтвёрдого материала и покрыт легированной сталью. Шершавая поверхность микроскопического шарика способствует тому, что он поворачивается примерно на четверть оборота после каждого нажатия. Когда давление спадает, под давлением чернил, он становится на своё место. Таким образом, отверстие закупоривается. Чернила не вытекают самопроизвольно.

Часть стержня, в который вставляется шарик, выполнена из стали. Не стоит самостоятельно пытаться извлечь его. Для того, чтобы паста не высыхала, в пишущем узле закладывается тонкая жировая прослойка.

5% скидка Для читателей нашего блога
скидка 5% на весь
ассортимент Ваш промокод: BLOG Смотреть все ручки

Ремонт шариковой ручки, нужен совет ⁠ ⁠

Здравствуйте, товарищи! Такая банальная тема, а информации толковой в гугле не нашёл.

При ревизии старых вещей в шкафу, мною была обнаруженва старая шариковая ручка с поворотным механизмом. Вопрос знатокам — как, собственно говоря, дать вторую жизнь ручке? Перестала фиксироваться в открытом положении, при письме норовит закрыться. И прижимное устройство расслабилось, ручка не держится на кармане. Поделитесь опытом.

P.s. выкинуть и купить новую не вариант, это ценный подарок.

гугли форумы коллекционеров ручек — там должна быть инфа по ремонтам, или посты тех, кто ремонтировал.

Набей жеванной бумагой пространство за стержнем. Все вас учить, блядь, надо.

а у меня в ручке заел механизм и ручка наоборот стержня не прятала. заметил на кончике царапину, наверное при падении деформировалось, я слегка маленькой крестовой отверткой забрал заусеницы и сам шарик немножко прокрутил в наждаке (не шарик-кончик стержня, а сам его держатель что ходит в ручке)

На любой «паркер» пожизненная международная гарантия. Погугли сервисный центр в своём городе, или оф.дистрибьютора. Я менял бесплатно золотое перо на «сонете», получил массу удовольствия.

Простые желания⁠ ⁠

Моды для истинных волшебников⁠ ⁠

Вот это зум, просто ах. зум⁠ ⁠

Если не можешь выбрать — есть один выход!⁠ ⁠

Первый день на новой работе. Время обеда. Смотрю, в кабинете никто не одевается. Думаю, странно, ну ладно. Взяла сумку говорю всем: «Ну, я на обед!» Начальница противным голосом: «Вообще-то у нас не принято уходить на обед. Люди берут «ссобойки», вот Катя вообще булочку с чаем пьет и все». Когда меня принимали на работу, об этом вообще и слова не сказали! Я так разозлилась -жуть, но холодно выдала: «У меня гастрит и мне нужен горячий суп. Вы мне новый желудок подарите?» На работу меня принимал совсем другой человек, а это начальница – его зам. В итоге мы с ней не ужились, конечно. Но не жалею, что ушла оттуда.

Ответ на пост «Здравствуйте, я мама двухлетки и у меня наболело )»⁠ ⁠

Здравствуйте, я папа двухлетки и у меня наболело. Много работаешь — ты совсем не видишь ребенка! Мало работаешь — не на что не хватает денег!
И после. ты меня не любишь, ни ценишь, не уважаешь, и вообще..

Хороший юмор как и хорошие окна продлевает жизнь⁠ ⁠

Про комплименты мужикам⁠ ⁠

Читаю все эти посты и думаю, хаха ну ваще. А мне пофигу на все эти типа комплименты. Я самодостаточен и ваще альфа-шмальфа-самец. И тут вдруг вспоминаю, как больше 10 лет назад я что то покупал в каком то магазине, и даю тыщу рублев купюру, а мне кассирша, миловидная женщина лет 40 с короткой стрижкой, шатенка с зелёными глазами и тонкими губами, говорит (у неё видимо не было сдачи) : а может у такого импозантного мужчины с дорогим кожаным кошельком есть банковская карточка. Я — конечно, есть. Так вот я до сих пор помню, как выглядела эта женщина, хотя в том магазине я больше никогда не был.
Задумался.

Я продал машину, чтобы сделать эту игру!⁠ ⁠

В этом посте я решил поделиться с обитателями Пикабу своей историей и проектом, который лишил меня любимого рыдвана, но позволил выбраться из глубокой депры. Это обновленная и расширенная версия моего поста с ДТФ с актуальными скриншотами и информацией.

Что будет, если смешать “Тёмную Башню” Кинга и “Сказ о Федоте-Стрельце” Филатова? Карточную боевку и дейтсим с монстродевочками? Получится Princess Hunter — очень странный микс из сэттингов и механик, над которым я работаю на досуге больше года. Если интересно, что получается и как я дошёл до жизни такой — устраивайтесь поудобнее. Сейчас будут буквы и картинки!

Придумывать игры я начал тогда же, когда научился сжимать карандаш и смог дотянуться до обоев. Родители немного погоревали (“сын гейм-дизайнер — горе в семье”), но в детдом отдавать не стали. Далее увлечение лишь прогрессировало. В школьные годы мы с одноклассниками делали ролевые кадавры, скрещивая DnD, GURPS и SPECIAl, попутно реализуя с помощью QBasic свой ответ ещё не вышедшему тогда Сталкеру.

Прошли годы. Многие мои знакомые выгорели. Кто-то ушёл в банковскую сферу, кто-то — в запой. Большинство обзавелось семьями и поменяли приоритеты. Однако я так и не утратил желания делиться живущими у меня в голове историями и механиками. Я и раньше предпринимал попытки, но все они так или иначе стопорились на разных, обычно ранних этапах.

Прямо перед эпидемией ковида я потерял очень близкого мне человека. Эта утрата и гнетущее одиночество во время длительной самоизоляции стали для меня неподъёмной ношей, вогнав в депрессию. Назначенные медикаменты делали меня вялым и подавленным, не помогая справиться с проблемами и мешая работать. Ничего не приносило радости. Как и любой человек в таком состоянии, я начал задумываться о высоте потолков в квартире и как закрепить петлю на крюке от люстры.

А потом вышел Helltaker. Прозвучит странно, но этот небольшой сокобан с демонетками стал для меня настоящим откровением. Давно зная этот факт, я наконец-то понял: чтобы сделать хорошую игру, не обязательно замахиваться на революцию в жанре или 120-часовой опенворлд геймплей. Иногда достаточно хорошей истории и проверенных механик. Идея игры родилась спонтанно, на стыке образов двух совершенно разных произведений, но тут же начала обрастать подробностями.

Стрелок, последний из рода легендарных воителей, был призван на службу Алым Королём. Дряхлый монарх приказывает привести принцесс из всех уголков Многомирья. Среди них он хочет найти ту, что будет достойна продолжить его род. Герой отправляется в странствия, не подозревая, что коварный сюзерен уже выбрал себе невесту…

Эволюция образа главного героя от сурового широкоплечего воителя (в итоге стал отцом ГГ) до более субтильного подростка.

Пока я взахлёб описывал знакомой художнице концепт, та пережила весь спектр эмоций от “Он что, прикалывается?” до “Похоже, это троллинг…”, но в конце концов, мой энтузиазм заразил и её. Я ещё не закончил описывать ей устройство Многомирья и обитающих там принцесс, как она уже набросала одну из них — застенчивую гарпию-совушку.

Этот скетч очень дорог моему сердцу, так как именно с него начался наш проект.

Работа закипела. Коллега-программист вызвался превратить гдд в код, а я, параллельно сюжету, квестам и диалогам, начал прорабатывать игровой процесс. Перед тем, как определиться с core-механиками, мы собрали несколько прототипов и сформулировали, как сейчас модно говорить, три игровых столпа.

Исследование

Каждая глава — это отдельный мир со своими особенностями, заданиями и местными жителями, дружелюбными и не очень. На скрине выше — кусочек уровня первого мира, Дивнолесья, который предстоит посетить нашему герою. Уровень разделён на полянки с тропинками-переходами между ними. На полянках Стрелок может найти полезные предметы, интерактивные объекты, разговорчивых NPC и агрессивно настроенных чиби-мобов. Исследуя локации, игрок приближается к главной цели главы — заполучить в отряд местную принцессу.

Наткнувшись на враждебное существо, Стрелок вступает с ним в поединок.

сделан в виде пошагового карточного баттлера, вдохновленного Guild of Dungeoneering.

Я специально взял максимально простую (хоть и вариативную) систему, чтобы в неё было интересно играть не только таким задротам как я. Правила просты: первым ходит противник, который разыгрывает верхнюю карту своей колоды. Игрок выбирает одну из карт с руки, чтобы максимально эффективно ответить на атаку врага.

По классике декбилдинга, можно не только улучшать базовые карты, но и добавлять в колоду новые.

Кроме того, Стрелок будет находить Артефакты с особыми свойствами, влияющими на ход боя. Чем-то отдаленно напоминает медальоны из Hollow Knight. Менять артефакты он сможет только в лагере, поэтому стоит хорошенько подумать, какие взять на вылазку!

Лагерь

Что может быть лучше, чем приятная беседа у костра после тяжёлого дня? Вдосталь наприключавшись в локациях, победив всех противников в сражениях, уставший Стрелок находит безопасное для ночлега место. Там он сможет не только набраться сил и подготовиться к новому дню, но ещё и получше узнать своих спутников.

Принцессы отличаются характерами и нравом, к каждой нужно подобрать свой “ключик”. Если повезёт, с ней можно будет подружиться… или даже зайти дальше!

Дерево диалогов одного из персонажей, WIP

Я ориентировался на диалоги РПГ старой школы: вариативность, нелинейность, много выборов. Ну и дейтсим, конечно же! Романсить можно всё, что движется, а всё, что не движется — двигать и романсить. Но и поссориться со спутниками будет при желании несложно.

В плане возрастного рейтинга игры пока ориентируемся на 14-16. Несмотря на многочисленные пожелания, мы не хотим погружаться в Adult Only нишу. В это плане одним из референсов выступает Hades: несмотря на взрослые темы и эротику, игра не акцентирует на них внимание и оставляет простор для фантазии. Моё убеждение таково:

Дай человеку порно — и он будет счастлив один день. Дай ему недосказанность и намеки — и он будет строчить и рисовать фанфики до конца жизни!

Кстати, кликбейтный заголовок — не ложь: анимации в игре действительно есть благодаря продаже автомобиля. Движущиеся картинки — недешевое удовольствие, но мне очень нравится результат. Железо приходит и уходит, а хорошая игра останется в сердце игроков навсегда. Осталось её только сделать.

Я и ещё несколько людей вкладываем в этот проект душу, силы и время. К сожалению, из-за загруза на постоянной работе и сложных времён, разработка идёт не так быстро, как хотелось бы, но мы не отчаиваемся. Сейчас мы активно работаем над завершением демо-версии. Было бы здорово, если она понравится игрокам и заинтересует кого-то из издателей, что позволило бы нам заниматься игрой на постоянной основе.

Если у вас возникли по ходу прочтения какие-то вопросы или мысли — поделитесь ими в комментах, буду рад их прочитать и, по возможности, ответить.

Если проект вам пришёлся по нраву — буду очень, коль добавите в вишлисты на стиме.

А за разработкой проще всего следить в паблике ВК.

Спасибо за внимание!

Ответ на пост «Прикольная оплата за работу»⁠ ⁠

Батя в 90-е калымил на своей «шохе». Один раз с ним рассчитались курткой. Хорошая куртка оказалась, абсолютно новая, теплая. Жаль, что женская. Пришлось сестре двоюродной отдать.
А однажды один пассажир расплатился копченой осетриной. Около метра была рыбина. Напомню, это 90-е, жрать особо нечего. А тут такой деликатес. Батя до сих пор считает, что это был его лучший заработок.

Надо было в бизнес-классе лететь⁠ ⁠

Все мы немного Сырный граф⁠ ⁠

Газ за час!⁠ ⁠

Закончился на даче баллонный газ, а у нас в СНТ, на каждом столбе наклейка, газ за час. . Звоним, да говорт диспетчер, привезём ждите. Сутки ждали, кушать готовили на дровяной печи, потом надоело поехал заправил балон, на ближайшей газовой заправке. Ещё через сутки звонит, дядя Ашот, привёз вам газ выходите. Очень удивлялся, почему не берём, зачэм так дэлать? Потом диспетчер звонил и ругался, и грозил что больше не примет заказ на этот адрес. На вопрос а почему газ не за час? Бросил трубку.

С просторов ынтырнета.

Несамостоятельный папа⁠ ⁠

Непроходимая миссия⁠ ⁠

Украинскому стримеру выпало задание нарисовать букву Z для заклинания

Очередное создание "своего,ОТЕЧЕСТВЕННОГО" с алиэкспресс⁠ ⁠

В телеграм канале Губернатора Приморского Края Кожемяко Олега

Вышел пост о том, что «наши инженеры создали» БПЛА (видео в конце поста)

Переходим на Алиэкспресс и никогда такого не было и вот опять, совпадение

А когда в комментариях, народ спрашивает «что это за такие совпадения?», то канал предпочитает просто почистить всё ботом.

Я не понимаю, эти зажравшиеся ёбла сами не устали от того, что сделать по нормальному ничего не могут?

А вот сам виновник торжества, пусть люди знают героев в лицо

Бесячие советы⁠ ⁠

Шланос. ⁠ ⁠

Сегодня у нас в гостях автомобиль Chevrolet Lanos Zaz Chance с жалобами на следующие проблемы:
— высокие обороты холостого хода;
— автомобиль глохнет на ходу.

Машина была куплена недавно с уже присутствующими проблемами. Видимо посетив несколько автосервисов и поменяв всё что можно было поменять, его владелец добрался до меня.

На борту — родной нашему сердцу Микас 10.3 и легендарный A15SMS.
Цепляем сканер, читаем ошибки:
p0105 — датчик абсолютного давления;
p0107 — в принципе он же;
но так как ошибки сохранённые, а не текущие, а показания датчика на момент проверки более чем адекватные, сбрасываем их и забываем. Либо это какое-то старьё, либо ошибки являются следствием какой-то другой неисправности, а не причиной всех бед.

Обороты холостого хода действительно высокие.

Датчик положения дроссельной, заслонки исправен, положение заслонки, при её открытии, он отображает верно, да и сомнений в нём не было, ведь как и регулятор холостого хода, он стоит новый. Замена и того, и другого в предыдущих местах ремонта, попыток ремонта, не дала положительных результатов — деньги были потраченны зря.

По положению регулятора холостого хода (параметр "шаги РХХ") становится понятно, что ЭБУ отчаянно пытается снизить обороты, но не может — лишний воздух каким-то х#*м чудом всё равно попадает в коллектор двигателя мимо регулятора, заставля его коленвал крутиться быстрее задуманного.

Смотрим на дроссель и понимаем, что какой-то специалист ишак крутил винт регулировки, оставив заслонку приоткрытой. Вот и причина высоких оборотов. Заодно замечаем, что этот специалист ишак не просто крутил винт своими кривыми руками, но и сорвал его грани. Видимо не найдя подходящего инструмента (шестигранника) он пытался крутить его своим х#&м или чем-то ещё, попавшим под горячую руку. А сорвав грани, этот индивид заодно решил запороть и резьбу, пытаясь крутить винт плоскогубцами.

Мысленно смирившись с перспективой высверливания винта из корпуса заслонки, забиваем в него торекс и танцуем от радости — винт крутится.

Регулируем заслонку, сбрасываем адаптации и танцуем ещё раз — обороты пришли в норму.

К сожалению танцы радости длились не долго, ведь разобравшись с одной проблемой мы, как оказалось, получили новую. На нормальных оборотах двигателя стали ощущаться пропуски воспламенения. Видимо какой-то неизвестный ишак перекуп специально приоткрыл заслонку, чтобы подняв обороты, скрыть неустойчивую работу двигателя на холостом ходу. Говоря понятным простому обывателю языком, — двигатель подтраивает. Кстати отсутствие на этом замечательном автомобиле тахометра, видимо и не позволо простому обывателю понять, что обороты высокие, заподозрив неладное на#*алово при осмотре машины перед покупкой.

Начинаем осмотр высоковольтной части и сразу срываем джекпот — из-за плохого контакта в месте соединения высоковольтного провода и свечи первого цилиндра отгорел контакт.

Так вот где собака искра зарыта. Меняем провод и радуемся нормальной работе двигателя на нормальных оборотах. Считаю, что владелец отделался лёгким испугом, ведь таким образом можно было скрыть и необходимость капитального ремонта, например.

Теперь самое весёлое. Со слов хозяина, автомобиль глохнет. За время решения предыдущих проблем двигатель много работал, но ни разу не заглох. Придётся искать. Несколько до#*я раз открываем и закрываем дроссельную заслонку на запущеном двигателе — обороты поднимаются и плавно опускаются к холостым — РХХ отрабатывает нормально, но это и понятно, ведь как уже было замечено ранее, он новый.

Шевелим проводку, разные шланги и хоботы — безрезультатно. Двигатель работает и не собирается вые#*ваться глохнуть.

Остаётся проверить режим предотвращения остановки. Это такой режим работы, при котором ЭБУ, видя сигнал с датчика скорости, меняет обороты двигателя в большую сторону, что бы снизить вероятность остановки двигателя при подключении к нему нагрузки в виде коробаса с колёсами. Именно благодаря этому режиму при переключении передач на ходу, обороты двигателя не падают к холостым, а держатся выше 1000. Скорость на датчике выше 0 — обороты выше 1000, скорость на датчике равна 0 — обороты холостые — должно быть так.

Вывешиваем колесо, открываем на сканере параметр "Скорость автомобиля", запускаем двигатель и пинаем колесо — скорость отображается, обороты поднимаются, когда колесо крутится, и опускаются, когда колесо останавливается.

Пинаем колесо ещё несколько раз и бинго — на третий — двигатель заглох. Повторяем эксперимент несколько раз и замечаем интересную особенность — двигатель глохнет, когда на сканере отображается, что скорость автомобиля — 230 километров в час. Вообще раскрутить колесо ногой выше 5 км/ч у меня ещё ни разу не получалось, а тут сразу 230. Интересно.

Неужели ЭБУ, видя такую скорость автомобиля, вместо режима предотвращения остановки активирует режим ахуя и глушит двигатель? Скорее всего нет. Вероятнее, что в момент вращения колеса в проводке двигателя происходит какая-то неведомая хрень и показания всех датчиков искажаются до такой степени, что становятся несовместимыми с нормальной работой двигателя, заставляя его глохнуть. И судя по всему источник это хрени — датчик скорости.

Проверяем разъём датчика не наличие перетёртых и замыкающих проводов — ничего, окислов или коррозии тоже нет, всё чисто. Снимаем датчик — свиду норм, но если подключить датчик к разъёму и запустить двигатель, то при прикосновениях к валу и его шевелении неисправность повторяется.

Будем менять. Ищем датчик и узнаем, что в офлайн-магазинах его нет, а в интернете ближайшая доставка возможна не раньше чем через пять дней, да и то только Китай. Ё#*ный в рот General Motors.

Но не зря же мы работаем в автосервисе уже 10 лет? Наш глаз-алмаз чётко видит, что датчик скорости Шанса отличается от ВАЗовского только разъёмом.

Покупаем в ближайшем продуктовом магазине магазине запчастей датчик скорости от автомобиля ВАЗ, разъём к нему и инсталлируем всё это великолепие на нашего пациента,. Несколько раз повторив эксперимент с пинанием колеса, убеждаемся в полном отсутствии неисправности. Братишка Ланос Шанс, живи!

Советы из жизни плотника: как починить дверную ручку с замком и без него

Ручка — необходимый элемент дверной фурнитуры, предназначенный для удобного открывания дверей. Практичность дверной конструкции во многом зависит от внешнего эстетического вида, конструктивных особенностей и функциональности этого аксессуара. При постоянном пользовании дверью ручка, независимо от материала и типа, часто приходит в непригодность: изнашивается, ломается. Поэтому при любых неполадках ее необходимо ремонтировать или менять на другую. Чтобы не вызывать мастера, эту процедуру можно выполнить самостоятельно.
Краткая инструкция о том, как разобрать дверную ручку, ознакомит читателя с этим несложным процессом.

По способу установки различают 2 вида ручек:

• накладные;
• врезные.

Накладная фурнитура устанавливается на дверное полотно с помощью планки, для врезной конструкции необходимо наличие отверстия в двери.

По назначению бывают:

1. входными;
2. межкомнатными.

По функциональности дверные изделия подразделяются на 2 вида:

• подвижные;
• стационарные.

Подвижные ручки выпускают в 2 вариантах:

1. поворотные (кнобы и кнопки);
2. нажимные.

Разбор дверной ручки зависит от ее вида и конструкционных особенностей.

Назначение защелки

На сегодняшний день на рынке представлено большое количество моделей подобных изделий, которые по конструкционному исполнению заметно отличаются от первых образцов этих механизмов. Однако и в тех, и в других по-прежнему предусмотрена основная их функция, которая сводится к удерживанию створки в закрытом, но не запертом положении.

Оценить по достоинству эту опцию владелец может в том случае, когда межкомнатная дверь разделяет отапливаемое помещение от неотапливаемого. Если межкомнатная дверь будет максимально плотно прилегать к створке, то это поможет свести к минимуму потери тепла и лучше защитить от проникновения посторонних шумов. Также этот элемент будет весьма полезен и в летние месяцы, когда температура повышается до критических отметок: если комната будет достаточно хорошо изолирована, то кондиционеру потребуется меньше времени на то, чтобы создать в нём комфортный тепловой режим, для чего ему не нужно будет повышать интенсивность работы.

Также следует обратить внимание на такой важный момент, как травмоопасность. Нередкими являются ситуации, когда сквозняк заставляет межкомнатную дверь произвольно открываться, что может нанести травму ребенку или взрослому человеку. При наличии же в конструкции межкомнатной двери ручки с защелкой подобное исключается. Немаловажно и то, что этот аксессуар не способен изменить внешний вид межкомнатной двери, поскольку он тщательно замаскирован.

Конструкционные особенности

Стационарные ручки производятся без защелок и замков. Элементами крепления к дверному блоку являются винты или саморезы. Такие неподвижные конструкции носят декоративный характер, служат исключительно для движения двери. Они могут быть 1-сторонними или 2-сторонними разной формы, соединенные осевым элементом. Их устанавливают на межкомнатных или пластиковых балконных дверных блоках, редко — на входных.

Нажимные изделия представляют собой 2 рычага Г-образной формы, которые соединены стержнем, проходящим через дверной блок. В таком устройстве при повороте фалевый язычок входит во внутреннюю часть двери и запирает ее. С помощью элементов монтируются наружные и межкомнатные двери.

Главным преимуществом модели является ее надежность. Частота выхода из строя нажимных механизмов намного ниже, чем других.

Поворотный механизм чаще всего выполняют в форме шара или кнопки диаметром 50-60 мм с расположенным замком в центре круглой рукоятки. Замочная скважина может иметь 2-сторонний выход или 1-сторонний с помощью защелки. Дверь открывается простым поворотом. В такой фурнитуре также может находиться блокиратор открывания дверей. Поэтому их часто используют в дверных конструкциях санузлов и межкомнатных блоках, а также называют ручками-кнобами.

Они отличаются компактностью, простотой установки, невысокой ценой, но имеют такие недостатки, как малая прочность и недолговечность вследствие заклинивания запчастей внутри механизма.

Поворотные и нажимные изделия отличаются формой и способом открывания защелки.

Составные элементы механизма

Поворотные и нажимные дверные изделия для межкомнатных дверей имеют такие запчасти и детали:

• ручка;
• защелка;
• планка или розетка;
• декоративный фланец;
• крепежные детали;
• специальный ключ для отжима и снятия механизма.

Комплект дверной фурнитуры с замочной скважиной поставляется с ключами.

Разновидности врезных замков

Исходя из названия понятно, что такой механизм располагается внутри полотна. Различие врезных замков заключается только в форме ручек. Сегодня их предлагается множество, но одни из самых популярных – круглые и прямые с нажимным типом.

Механизм в сборе

Запорные устройства продаются укомплектованные ручками или отдельно. При втором варианте сперва устанавливается замок, а уже потом фурнитура к нему. Механизмы дверных замков имеют отличительные особенности фиксации язычка.

Причины разборки

Разбор дверных ручек – нечастая процедура, к которой прибегают в случае ослабленной, «расхлябанной» фурнитуры, требующей затянуть винты или устранить неполадку. Основными причинами разборки круглых ручек считаются:

• Выход изделия из строя вследствие неаккуратного обращения, окончания срока эксплуатации или отсутствия профилактических процедур (смазка механизма, подкручивание ослабленных винтов и саморезов);
• Заклинивание запорного механизма из-за не устраненного своевременно провисания дверного полотна или некачественная установка не по уровню;
• Смена изделия на новое более современное или больше подходящее по стилю помещению;
• Потертый, замятый, неказистый внешний вид, появляющийся в течении эксплуатационного срока, длительность которого зависит от качества материала и покрытия рукоятки;
• Монтаж новых межкомнатных дверей, в которые экономные хозяева устанавливают ручки в приличном состоянии со старых полотен.

Необходимые инструменты

Для разборки дверной ручки потребуется иметь под рукой определенный инструмент. Вне зависимости от ее типа, в ней могут быть какие-то скрытые элементы и части, которые не всегда можно вытащить при помощи обычных приспособлений.

По этой причине следует иметь под рукой следующий список инструментов:

• молоток;
• шуруповерт;
• дрель и набор сверл с коронкой;
• карандаш;
• шило;
• угольник.

Профилактика поломок

Профилактика — лучшая тактика в стремлении сэкономить свои нервы и семейный бюджет. Гораздо проще время от времени предпринимать упреждающие действия, чем каждый раз выкидывать на ветер солидные суммы. Для того чтобы избежать систематических поломок механизмов дверных ручек существуют основные правила разумного поведения:

• Своевременное ТО. Совсем нетрудно установить определённый график сервисного обслуживания дверных ручек. Времени занимает немного, а польза огромная.
• Скупой платит дважды. Дешевизна — способ нажить впоследствии огромное количество финансовых проблем. Выбор следует делать в пользу качества, а не сомнительной скидки.
• Эксплуатируем правильно. Обращаться с изделием нужно аккуратно. Беречь от резких механических и термических воздействий. Убирать царапины и сколы по мере их появления.
• Замечаем тревожные сигналы. Как только, возникли подозрения на отклонения в работе того или иного механизма, нужно сразу же принять меры. Не дожидаться последствий, которые уже никак не исправить.

Благодаря простым действиям, нетрудно поддерживать дверные ручки в рабочем состоянии. Тем самым продлевая срок жизни конструкции на долгие и долгие годы.

Подводя итоги всему вышесказанному, нельзя не отметить тот факт, что отремонтировать ручку двери любой конструкции не составит большого труда. Для того чтобы процесс увенчался успехом достаточно нехитрого багажа базовых знаний об устройстве разного типа механизмов. Однако, если ещё и владеть приёмами профилактики поломок, можно минимизировать ремонтные работы, избежав дорогостоящих приобретений и напрасных трат.

Разбор стационарной ручки

Если изделие зафиксировано саморезами, то достаточно открутить плоской отверткой шурупы и убрать фурнитуру. Провести осмотр на наличие повреждений. Если починить нельзя, то ее надо заменить.

При размещении изделия на общем стержне достаточно снять крепежный фрагмент с одной стороны. Вынимать конструкцию надо с обратной стороны. Наличие стержня в изделии проверяется ее прокручиванием против часовой стрелки с одновременным удержанием рукой с другой стороны. Если можно прокрутить, то она на стержне.

Стационарную ручку со встроенной защелкой можно снять отверткой, откручиванием винтов и снятием декоративной накладки.

Разборка поворотных ручек

Чтобы разобрать круглую ручку, необходимо подготовить:

• специальный ключ для ослабления стопорного штифта. Ключ поставляется в комплекте с ручкой. Если специальное устройство утрачено, то можно воспользоваться любым шестигранным ключом, подходящим по диаметру;
• отвертку.

Разборка ручки производится следующим образом:

• на декоративной накладке необходимо найти отверстие для шестигранного ключа. Оно чаще всего располагается снизу или сбоку;
• в отверстие вставляется ключ и слегка нажимается. Таким способом происходит ослабление стопорного штифта;
• другой рукой происходит снятие ручки. Для этого достаточно потянуть устройство на себя;

Процесс разборки поворотной ручки

Место расположения крепежных элементов дверной ручки

Если необходимо произвести замену поворотной ручки, то потребуется вынуть и защелку. Для этого достаточно открутить крепежные винты, располагающиеся на торцевой части межкомнатной двери и фиксирующие соответствующий механизм.

Инструкция по ремонту

Заедающуюу ручку следует смазать маслом или другой специальной жидкостью. Причиной поломки может стать попадание пыли или грязи между движущимися механизмами. Если рукоятка отваливается, нужно вынуть стопорное кольцо. В большинстве случаев оно погнуто или сломано. Тогда необходимо его заменить, поскольку старое более непригодно к эксплуатации. Если ломается четырехгранный поджимной винт, нужно менять весь механизм.

Поддается ремонту дверная фурнитура любой разновидности, и рекомендации по починке легко выполнить самостоятельно.

Разборка нажимных ручек

Чтобы разобрать ручку с нажимным механизмом потребуется отвертка, максимально подходящая для крепежных болтов.

Процесс разборки выполняется по следующей схеме:

1. на первом этапе необходимо снять декоративную накладку. Накладка может крепиться двумя способами:
   при помощи резьбы. Для снятия элемента надо повернуть накладку несколько раз против часовой стрелки;
2. при помощи язычка-фиксатора. Чтобы снять накладку, потребуется острым инструментом отодвинуть язычок немного в любую сторону;

Если вследствие загрязнения или поломки накладка не отворачивается, то можно прибегнуть к помощи отвертки и молотка. Отвертка вставляется между накладкой и дверью. Удары молотка по ручке отвертки позволяют сдвинуть механизм с места и открутить его полностью.

1. на следующем этапе необходимо выкрутить болт, располагающийся внизу ручки. С помощью этого крепежного элемента производится фиксация самой ручки к механизму с защелкой;
2. под декоративной накладкой находятся два или три винта, фиксирующих основной механизм;

Элементы крепления нажимной ручки

1. после выкручивания всех крепежных элементов ручка свободно вытаскивается.

Демонтаж ручки с межкомнатной двери

Запорный механизм нажимной ручки снимается так же, как и ручки с поворотной системой.

Познакомившись с предложенными схемами разборки дверных ручек произвести ремонт устройства или замену можно без помощи специалиста. Для установки ручки можно руководствоваться приложенной к новому устройству инструкцией или выполнить все указанные в схемах действия в обратном порядке.

Коротко о главном

Ручка межкомнатной двери, как правило, эксплуатируется по несколько раз в день. В связи с этим, деталь нередко приходит в негодность из-за физического износа. В таких ситуациях, дверные ручки подлежат замене. Перед покупкой и установкой нового механизма, требуется провести демонтаж старого изделия. Чтобы выполнить эту работу быстро, исключая повреждение двери, необходимо запастись набором специального инструмента, а все этапы производить в строгом соответствии с пошаговой инструкцией.

Разбор круглой ручки

Фурнитура–ноб с замком демонтируется дольше других устройств в силу своей сложной структуры. Тем не менее, давайте разберемся, как разобрать круглую дверную ручку. Для этого необходимо руководствоваться следующими действиями:

• вначале отверткой надо снять плоскую накладку, расположенную около ручки;
• нажимаем на стопор ключом или другим острым предметом и оттягиваем изделие на себя;
• со стороны снятия выкручиваются шурупы, обе части отходят от дверного полотна;
• выкручиваются шурупы, закрепляющие защелку.



Что делать, если сломалась ручка входной двери: как исправить проблему

На самом деле, ничего сложного в ремонте дверной ручки железной двери нет. Если использовать правильный подход, то починить устройство можно за 10 минут. Всё зависит от того, какой тип ручки нуждается в наладке.



Перед ремонтом купите стержень на 2 см длиннее ФОТО: remontidei.ru

Делаем ремонт дверной ручки входной металлической двери

Чтобы приступить к демонтажу, необходимо под рукой иметь молоток, крестовую и плоскую отвертку, а также некоторые ключи-шестигранники. Также потребуется дрель и наждачная бумага. Особенность данного вида ремонта в следующем:

• действовать нужно осторожно, чтобы не повредить целые механизмы;
• все детали необходимо складывать в глубокую коробочку, желательно со светлым дном;
• ни в коем случае не применять лом, чтобы изъять замок из дверей;
• также нежелательно использовать шуруповёрт, так как при раскручивании он может слизать винты.

На заметку! Если рукоятка болтается — это один из признаков скорой поломки. Поэтому необходимо подтянуть все имеющиеся болты. Чтобы до них добраться, следует снять торцевое кольцо на круглой дверной ручке.



После монтажа проследите за тем, чтобы рукоятка не проворачивалась ФОТО: zamokmaster24.ru

Как поменять ручку на металлической входной двери поэтапно

После поломки рукоятки на евро дверях, следует внимательно работать инструментами. Ведь одно неосторожное движение способно повредить не только сердцевину, но и открыть дверь, если ручка сломалась, будет невозможно.

Как снять старую ручку с двери

Как говорится, ломать – не строить, поэтому процесс демонтажа рукоятки можно считать элементарным.

1. Снимаем защитную металлическую панель на замке.
2. Выкручиваем винты из шайбы и извлекаем её.
3. Вынимаем сердцевину и квадратный стержень.

Часто в конструкциях металлических дверей встречается заводской брак — слишком короткий стержень. Ремонт ручек “китайской” двери в таких случаях делают с использованием более прочного механизма, чем прежде.



Межкомнатные двери имеют в комплекте специальную планку для запирания ФОТО: ivanovo.itwood.ru

Замена дверной ручки входной двери

Если причиной неисправности становится стержень, то необходимо ещё приобрести и новые ручки. Важно выбирать их методом подбора, так как сечения отверстия рукоятки и самого стержня могут не соответствовать.

Далее, нужно лишь вставить квадратный стержень в середину, установить на место шайбу и поставить новую ручку. Более детально весь процесс того, как сделать дверную ручку, можно увидеть на видео.

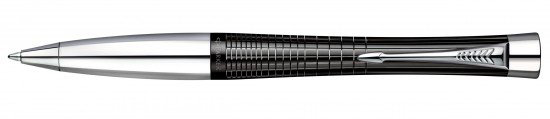

Как разобрать авторучку с поворотным механизмом



Высока популярность шариковых авторучек. И это понятно — их миниатюрный пишущий узел с пастой избавил нас от коварства чернил, проливающихся в карман, пачкающих руки при перезарядках и расплывающихся на бумаге «под карандаш». С появлением «сухих» паст эти авторучки получили все права гражданства — ими можно подписывать денежные документы. Есть у шариковых авторучек и еще одно достоинство: чтобы привести их в «боевую» готовность или, наоборот, спрятать конус с шариком внутрь корпуса, не нужно возиться с защитным колпачком. Большинство шариковых авторучек снабжено остроумными механизмами уборки и выпуска пишущего узла, приводящимися в действие пальцами той же руки, в которой находится авторучка. Вот некоторые из таких механизмов.

Прежде всего — механизмы уборки и выпуска пишущего узла одноцветных шариковых авторучек. Самый простой из них — это винтовой (фото А и схема ниже слева). Авторучка с этим механизмом состоит всего из четырех деталей: собственно пишущего узла 1 с шейкой-упором для пружины, витой пружины 2, пластмассового корпуса 3 с резьбой в верхней части сквозного канала и ввинчивающейся в этот канал сверху головки-толкателя 4. При ввинчивании этой головки упирающийся в ее дно пишущий узел движется вниз, сжимает пружину и его «перо» выходит наружу. Если теперь вывинчивать головку, то узел под действием пружины будет следовать за упором и уберется внутрь.


Рис. 1

Значительно удобнее в обращении простой механизм с так называемым фиксирующим пазом (фото Б и схема ниже в середине). В головке 5 корпуса авторучки с подобным механизмом сделана продольная Г-образная прорезь, в которой скользит шейка рычага-зажима 7, прикрепленного к колпачку-толкателю 4. При нажатии пальцем на рычаг 7 упирающийся в дно колпачка-толкателя пишущий узел 1 выходит наружу, а скользящая по Г-образной прорези шейка попадает в ловушку— фиксирующий паз 6. Упругая реакция сжатой пружины 2 не дает шейке рычага выскочить из паза, удерживая таким образом пишущий узел в выпущенном положении. Чтобы убрать конус с шариком внутрь корпуса 3, достаточно вывести шейку рычага из паза-ловушки 6 — остальное сделает пружина.


Рис. 2

Обилием разнообразных конструкций отличаются шариковые авторучки-сувениры, (фото В). Среди них есть и авторучки в виде зонтика, и составные многоцветные сооружения, звенья которых нанизываются одно на другое, и авторучки в виде тюбика для губной помады, иллюзию которой поддерживает введенное в пасту ароматическое вещество. В последней авторучке (схема выше справа) пишущий узел 1 вставлен в телескопическую штангу 4, раздвигающуюся под действием спрятанной внутри корпуса 3 пружины 2. В убранном положении штанга с пишущим узлом удерживается с помощью навинчивающегося на корпус 3 колпачка 5, который после выпуска механизма надевается на корпус с обратной стороны, удлиняя его до удобных размеров.

Сложнее конструкция самых удобных шариковых авторучек — кнопочных (фото Г). Наиболее распространенный из кнопочных механизмов, помимо традиционных пишущего узла 1 и пружины 2, состоит из кнопки выпуска 8 с зубчатой коронкой 12 на нижнем конце, промежуточной втулки 7 с четырьмя ребрами-«крыльями» 11 крест-накрест и крышки корпуса 5 (схема в конце статьи). Крышка корпуса органически входит в состав механизма — его работу обеспечивает не только ее трехступенчатый канал, но и выштампованные в его средней части две пары направляющих 9 и четыре упора 10. Верхнее сечение канала соответствует диаметру штока кнопки выпуска 8, среднее — размаху «крыльев» 11, нижнее — диаметру стопорной шайбы 6. Расстояние же между вертикальными стенками упоров — как явных, так и скрытых в продольных пазах между направляющими — соответствует поперечным размерам коронки 12, которые несколько меньше размаха «крыльев» 11.

Прежде чем приступить к описанию работы этого механизма, необходимо остановиться на некоторых особенностях перечисленных выше деталей. К ним в первую очередь относятся скосы, которыми заканчиваются вверху «крылья» 11 промежуточной втулки. Аналогичные скосы имеют и нижние концы всех четырех направляющих 9. Что касается коронки 12, то ее торцевая часть несет восемь зубьев, продолжением которых служат ребра на цилиндрической части коронки. При этом два противолежащих ребра всегда находятся в продольных пазах между направляющими, благодаря чему зубья коронки занимают по отношению к сечению канала строго определенное положение.

Выступающие внутрь канала направляющие 9 и упоры 10 практически сводят его круглое сечение к квадратному (схема А на в конце статьи). Поэтому промежуточная втулка 7, в дно которой упирается пишущий узел 1, может миновать упоры и подняться в верхнее крайнее положение лишь при условии, что ее «крылья» будут двигаться в плоскостях, проходящих через диагонали этого квадрата. В таком верхнем положении промежуточная втулка 7 находится тогда, когда пишущий узел ручки убран внутрь корпуса. При этом благодаря специальному подбору соотношения в размерах «крылья» 11 опираются своими скосами лишь о нижние части граней диагональных зубьев коронки 12 (схема А и развертка на изображении в конце статьи). В момент выпуска пишущего узла — при нажатии пальцем на кнопку — опускающаяся коронка 12 выдавливает промежуточную втулку 7 в цилиндрическую часть канала под направляющими и упорами, где она обретает возможность вращаться вокруг вертикальной оси. Эта степень свободы немедленно реализуется: под действием упругой реакции сжатой пружины промежуточная втулка скользит скосами своих «крыльев» по граням зубьев коронки до тех пор, пока не достигнет впадин между ними, и при этом поворачивается на угол примерно в 20 градусов (схема Б на изображении в конце статьи). Хотя угол поворота невелик, он позволяет «крыльям» 11 оказаться точно под скосами 13 на ближайших направляющих, ведущими внутрь продольных пазов. В тот момент, когда палец отпускает кнопку выпуска, упругая реакция пружины, стремясь поднять промежуточную втулку 7 вверх, заставляет ее скользить скосами «крыльев» 11 по внутренним скосам 13 и доворачиваться еще примерно на 25 градусов. При этом два «крыла» втулки 7 попадают в продольные пазы, втулка начинает подниматься вверх и, упершись «крыльями» в упоры 10, останавливается, фиксируя пишущий узел в выпущенном положении (схема В).

Итак, пишущий узел выпущен и зафиксирован на упорах благодаря тому, что два «крыла» втулки попали в пазы между направляющими. При этом они оказались точно под скользящими в этих пазах ребрами коронки, а два других «крыла» выстроились под парой ребер, лежащих в одной с ними плоскости. И снова скосы «крыльев» 11 упираются лишь в нижнюю часть граней соответствующих зубьев коронки 12. Если теперь нажать пальцем на кнопку, то опускающаяся коронка 12 снова выдавит промежуточную втулку 7 в пространство под направляющими и упорами (схема Г). Скользя скосами «крыльев» по граням зубьев, втулка 7 снова повернется примерно на 20 градусов и два ее «крыла» окажутся точно под скосами 14 на направляющих 9, но уже ведущими прочь от продольных пазов (схема Д). Под действием упругой реакции пружины «крылья» втулки снова скользят своими скосами по скосам на направляющих, доворачиваются еще примерно на 25 градусов и попадают в диагональные плоскости, открывающие им путь вверх (схема Е). Промежуточная втулка поднимается, а вместе с ней поднимается и упирающийся в ее дно пищущий узел — шариковое «перо» убрано.

Совершенно иной принцип положен в основу другого кнопочного механизма — со стопорящим шариком (фото Д и схема ниже справа). Торец корпуса 3 авторучки с таким механизмом и выступ на стенках канала крышки корпуса 5 образуют кольцевой паз, глубина которого соответствует половине диаметра стопорящего шарика 6. Такую же глубину имеет и сердцевидная канавка 7, выштампованная на штоке кнопки выпуска 4. Поэтому при перемещениях штока вверх-вниз вынужденный следовать за контурами канавки шарик продолжает оставаться в горизонтальной плоскости кольцевого паза.


Рис. 3

Внешние и внутренние контуры сердцевидной канавки выбраны с таким расчетом, чтобы заставить шарик перемещаться только в одном направлении — по часовой стрелке. Когда пишущий узел 1 убран внутрь корпуса, стопорящий шарик 6 находится в крайней нижней точке канавки и не дает штоку кнопки 4 выскочить наружу (схема I). При этом «нависающая» над ним часть внутреннего контура канавки спрофилирована таким образом, что ее нижний выступ по отношению к шарику оказывается несколько смещенным против часовой стрелки.
В момент нажатия пальцем на кнопку ее шток начинает опускаться, вместе с ним опускается нижний выступ внутреннего контура канавки и перекрывает шарику путь против часовой стрелки. Следуя за опускающимся контуром канавки по часовой стрелке, шарик перемещается вдоль кольцевого паза сначала влево, а потом вправо до тех пор, пока не окажется в верхней точке внешнего контура (схема II). Положение этой точки выбрано с таким расчетом, что при движении штока 4 вверх шарик 6 не может вернуться назад — он должен обязательно «упасть» в находящуюся под ним ложбину во внутреннем контуре канавки 7. Это и происходит в тот момент, когда, сняв палец с кнопки, вы позволяете пружине поднять шток (схема III) Правда, в данном случае подъем невелик — упираясь одной точной своей поверхности в верхний край кольцевого паза, другой — в нижнюю грань ложбины внутреннего контура, шарик заклинивает шток, фиксируя упирающийся в него пишущий узел авторучки в выпущенном положении.

И снова шарик оказывается в таком положении, когда «нависающий» над ним выступ — теперь уже внешнего контура — исключает движение против часовой стрелки. При нажатии на кнопку этот выступ перекрывает шарику пологий путь назад, одновременно выдавливая его за борт ложбины (схемы III и IV ниже). Теперь шарику остается лишь «скатиться» в нижнюю точку сердцевидной канавки, позволяя пружине поднять шток и упирающийся в него пишущий узел (Рис. 2, схема I внизу).


Рис. 4

Конструкция механизма двухцветной шариковой авторучки выглядит совсем по-иному. Прежде всего для такой авторучки нужны особые пишущие узлы 1 — с высоким расположением шейки для упора пружины (фото Е и схема на Рис. 4 вверху). Кроме того, каждый из этих узлов имеет свой собственный механизм уборки и выпуска, которые отделены друг от друга перегородкой 7 с выступами-упорами для пружины в нижней части. Цветные штоки 4 выпуска узлов в этой авторучке выполнены в виде полых полуцилиндров, в боковых стенках которых выштампованы пластинчатые пружины 8 с выступами-крючками 6 на концах. Эти выступы играют примерно ту же роль, что и шарик в предыдущей авторучке, а вместо сердцевидной канавки используются отверстия 5, расположенные одно под другим на боковых стенках корпуса 3.

Когда пишущие узлы убраны внутрь корпуса, выступы 6 на концах пластинчатых пружин 8 находятся в верхних отверстиях 5 и не дают витым пружинам 2 вытолкнуть штоки-полуцилиндры 4 наружу. При нажатии на головку одного из штоков соответствующий выступ 6 благодаря своей скошенной форме утапливается внутрь корпуса, изгибая при этом пластинчатую пружину 8. Теперь шток 4 и упирающийся в него пишущий узел 1 могут беспрепятственно двигаться вниз до тех пор, пока выступ 6 не поравняется с нижним отверстием 5 и под действием распрямляющейся пластинчатой пружины 8 не войдет в него, фиксируя узел в выпущенном положении. Для того же, чтобы убрать пишущий узел на место, достаточно нажать концом пальца на сидящую в отверстии 5 головку выступа 6 и, утопив его внутрь, открыть штоку с пишущим узлом путь вверх.

В сопоставлении с описанным более удобен механизм трехцветной шариковой авторучки, который при попытке выдвинуть второй узел автоматически убирает первый на место (фото Ж и схема на Рис. 5 справа). Верхняя часть цилиндрической крышки корпуса 5 этой авторучки срезана до трехгранной призмы тремя продольными прорезями, из которых выходят наружу разноцветные плоские головки штоков 4. Края этих прорезей имеют направляющие 7, слегка наклоненные вниз и внутрь, между которыми скользят выступы 8 на внутренних стенках штоков 4. Книзу штоки сужаются и заканчиваются каплевидными «хвостиками» 9, которые с натягом вставляются в верхнюю часть пластмассовых трубочек пишущих узлов 1. Что касается направляющих 7, то они начинаются под куполом крышки корпуса 5 и обрываются под нижними выступами 8.


Рис. 5

При нажатии на головку одного из штоков 4 он начинает двигаться вниз, сжимает соответствующую пружину 2, упирающуюся своим нижним концом в соединительную втулку 6, и выдвигает наружу надетый на «хвостик» пишущий узел. Поскольку направляющие наклонены внутрь, а каналы 10 в соединительной втулке 6 строго вертикальны, стержень скользящего по направляющим штока 4 слегка изогнут и обладает упругими свойствами. Силы упругости заставляют головку штока 4 в конце пути вниз «провалиться» под нижний обрез направляющих 7 и под действием пружины 2 упереться в него своим верхним торцом, фиксируя тем самым пишущий узел 1 в выпущенном положении.

Заходя под нижний обрез направляющих, головка штока 4 смещается к оси авторучки, а выступы 8, ранее доходившие только до оси, теперь углубляются на территорию двух других штоков. Поэтому при нажатии на любой из этих штоков его нижний выступ 8 попадает на косой срез верхнего выступа 8 опущенного штока и выбрасывает его головку с упора под направляющими. При этом пружина 2 поднимает освободившийся шток 4 с пишущим узлом 1 на исходную позицию, открывая второму пишущему узлу путь вниз. Если же необходимо только убрать выпущенный узел, то нажим на любую из поднятых головок штоков должен быть легким и коротким — с тем, чтобы эта головка сама не попала под обрез направляющих.

Недостаток трехцветной авторучки описанной конструкции в том, что в ней используются сравнительно короткие пишущие узлы с небольшим запасом пасты. В этом отношении более удобна конструкция четырехцветной ручки, в которой пишущие узлы протянулись едва ли не во всю длину корпуса (фото И и схема на Рис. 6 вверху). В верхние концы трубочек этих узлов 1 вставлены «хвостики» 12 коротких штоков 4, головки которых выступают наружу через вертикальные прорези 8 в стенках металлической крышки корпуса 5. Головки снабжены треугольным зубом 9, не дающим им провалиться внутрь. Сами же штоки 4 представляют собой пластины сложной конфигурации, внутренние ребра которых находятся в продольных пазах выбрасывателя 7, а выступающие по бокам полозья 11 не дают им вывалиться наружу.


Рис. 6

Для того, чтобы выпустить какой-либо из пишущих узлов, нужно послать вниз головку соответствующего ему штока. Сжимая пружину 2, нижний конец которой упирается в соединительную втулку 6, шток 4 б у-

дет опускаться до тех пор, пока зуб 9 головки не достигнет треугольного паза 13 в конце прорези и не провалится в него. Удерживаемый в этом пазе своим скосом и упругой реакцией сжатой пружины, зуб 9 зафиксирует пишущий узел 1 в выпущенном положении. Если же теперь нажать на головку выбрасывателя 7, то нижние торцы его направляющих упрутся в скосы полозьев 11 опущенного штока и выдавят его зуб 9 из фиксирующего паэа 13, позволяя тем самым штоку вместе с пишущим узлом подняться вверх. Одновременно объединенные усилия пружин всех-четырех пишущих узлов вернут на место и выталкиватель 7.

Последняя конструкция, по существу, представляет собой вариант описанного в самом начале механизма одноцветной ручки с фиксирующим пазом (фото Б), вариант, усложненный таким элементом, как выталкиватель 7. Вместе с тем существуют конструкции четырехцветных ручек и без этого усложнения — в них уборка пишущих узлов осуществляется с помощью головок штоков, которые нужно вывести пальцем из фиксирующего паза (фото 3). По этому же принципу устроено и большинство многоцветных шариковых авторучек (фото К).


Рис. 7

Правда, есть многоцветные авторучки и более сложной конструкции, примером которых может служить двенадцатицветная «ракета» (фото Л и схема внизу). В этой авторучке подающие штоки 4 заканчиваются внизу двумя параллельными стержнями, один из которых, короткий, служит «хвостиком», вставляемым в трубочку пишущего узла 1, а на второй надевается пружина 2, упирающаяся своим нижним концом в промежуточную втулку 8. Стержневые головки штоков через отверстия в соединительной втулке 5 выходят наружу, под прозрачную поворотную крышку корпуса 6, которая связана с промежуточной втулкой 8 пружинами 7. Для того же, чтобы промежуточная втулка 8 под действием пружин 7 не приблизилась к соединительной втулке 5, между ними вставлен распорный стержень 9.

Выступающая под крышку корпуса центральная часть соединительной втулки 5 снабжена тринадцатью продольными пазами. Число тринадцать выбрано не случайно— это сумма всех выступающих голо-вон штоков плюс нейтральный просвет между ними. Когда все пишущие узлы убраны внутрь, в этом нейтральном просвете находится «толкатель» — продольный выступ на внутренней стенке крышки корпуса 6, имеющий внизу треугольный вырез. Если крышку корпуса оттянуть вверх до тех пор, когда ребро «толкателя» выйдет из нейтрального продольного паза, то ее можно будет повернуть с таким расчетом, чтобы «толкатель» оказался над головкой штока того пишущего узла, который необходимо выпустить. Опускаясь вниз вместе с крышкой, «толкатель» попадет своим треугольным вырезом на головку штока (точность попадания обеспечивают продольные пазы), пошлет шток вниз и вместе с ним выпустит и пишущий узел. Когда же крышка 6 опустится до конца, треугольный вырез «толкателя» будет удерживать головку штока и пишущий узел в выпущенном положении. При уборке пишущего узла перечисленные операции повторяются в обратном порядке и «толкатель» возвращается в нейтральное положение.

Таковы механизмы шариковых авторучек. Разные по конструкции, они все подчинены одной цели — сделать максимально удобным пишущее «орудие» человека.


Рис. 8
Схема устройства и принцип действия механизма шариковой авторучки
